ラインを丸ごと入れ替えるわけではない。けれど、このままでは回らない。——設備のご相談は、たいていここから始まります。増産で前後がつながらなくなった。長く使った部分が傷んできた。工程と工程のあいだが、人手のまま残っている。可動部に囲いが無い。
必要になるのは、ラインの一部です。いま動いているラインに足す「あと一台」がどう決まっていくのかを、約1分25秒の動画にまとめました。

▶ 再生ボタンを押すと、このページのまま視聴できます（約1分25秒）

はじめに

「あと一台」は、ラインを丸ごと替える話ではない

工場のラインは、一度に全部が新しくなるものではありません。生産量が上がって前工程が追いつかなくなる。長く動かしてきた部分が傷んでくる。工程と工程のあいだが人手のまま残っている。作業者のすぐ近くに、囲いの無い可動部がある。——そうやって必要になるのは、たいていラインの一部です。

私たちがお引き受けしているのも、その一部です。ラインの延長や増設、傷んだ部分の交換、工程と工程のあいだに入る受け渡しの一台、可動部を囲う安全カバー。動画で「次の一台」と呼んでいるのは設備一式のことではなく、いま動いているラインに足りていない、この一台のことです。

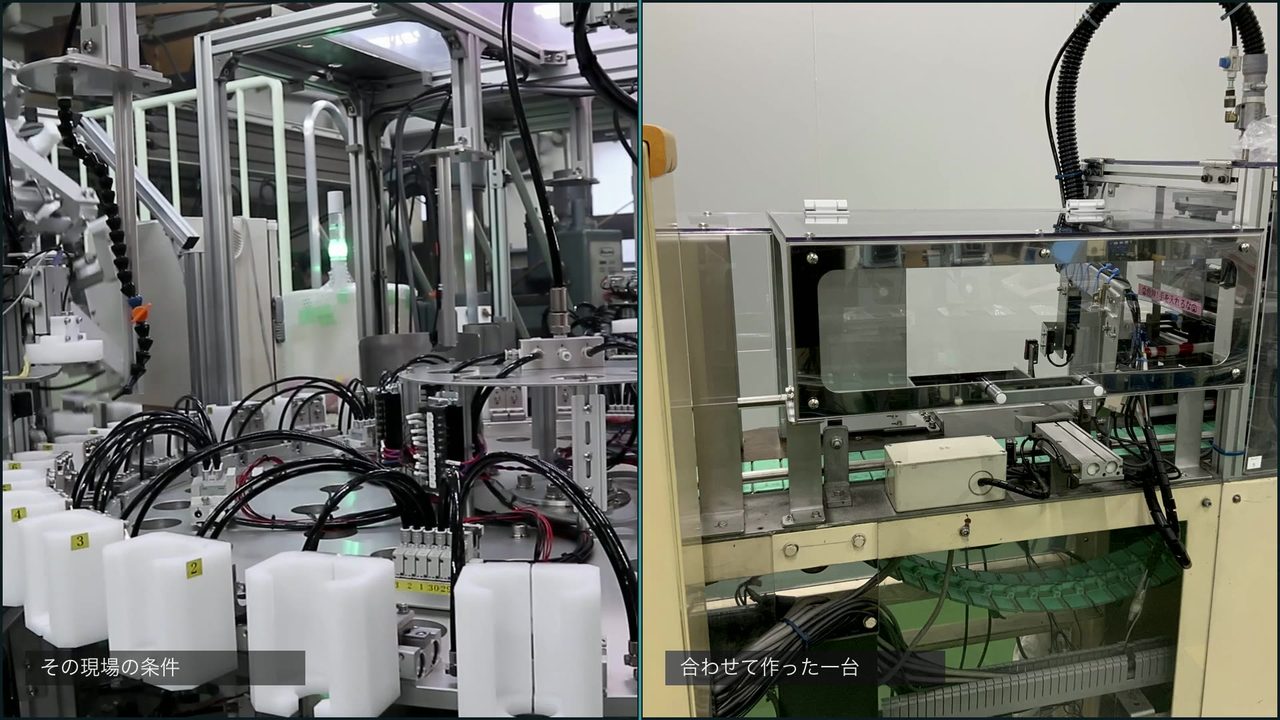

そして、その一台は前と同じ形にはなりません。据える場所が違えば、天井までの高さも、隣の機械との距離も、留める相手も変わるからです。搬送の高さが数十ミリずれているだけで、前後の設備とつながらなくなります。

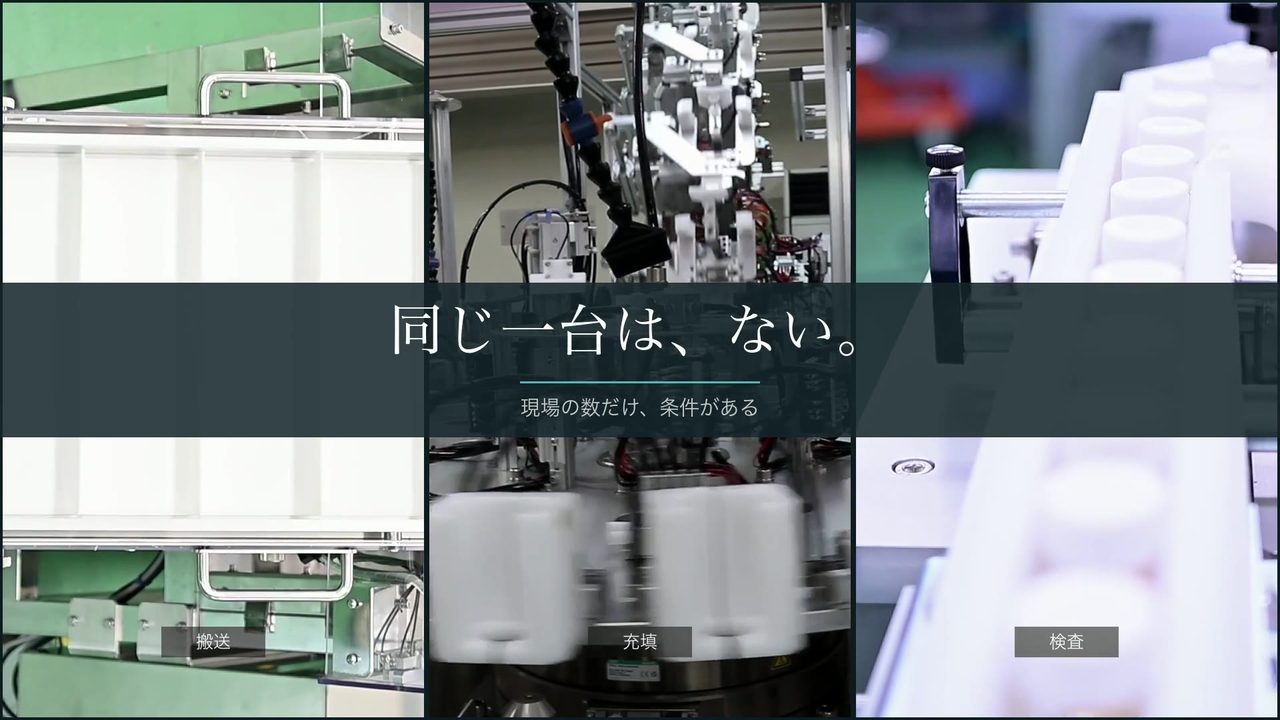

動画の冒頭で、搬送・充填・検査という3つの現場を並べているのはそのためです。やっていることは近くても、足す場所の条件はそれぞれ違う。「同じ一台は、ない」——ここから話が始まります。

01 見る

図面の前に、まず現場へ行く

ご相談をいただくと、私たちはまず現場に伺います。設備の図面をお預かりしていても、です。足すものは既設のラインに取り付くので、図面に描かれていないことのほうが効いてくるからです。

床が水平とは限りません。想定していた場所に、後から引かれた配管が通っていることもあります。台車が通る導線を空けておかなければ、寸法上は入っても実際には使えません。図面はあくまで設計時点の姿で、いま目の前にあるラインは、そこから何年も動いてきた結果です。

現場で見るのは、大きく3つです。搬送高さ——前後の設備と受け渡す高さが合わなければ、そもそもつながりません。いちばん先に押さえます。設置スペース——据えられる幅と奥行き。通路と、作業する人の動く範囲を残したうえで、使える範囲を決めます。そして取合い——既設のどこに、どう合わせて留めるのか。足す一台は必ず既設のどこかに取り付くので、これが決まらないと形そのものが決まりません。

動画では、測った内容をその場で書き取っていく様子をご覧いただけます。派手な工程ではありませんが、ここで取りこぼした条件は、あとの工程では取り返せません。条件を数字にするところまでが「見る」で、ここが設計の出発点になります。

02 つくる

現場で決めた数字が、そのまま加工の指示になる

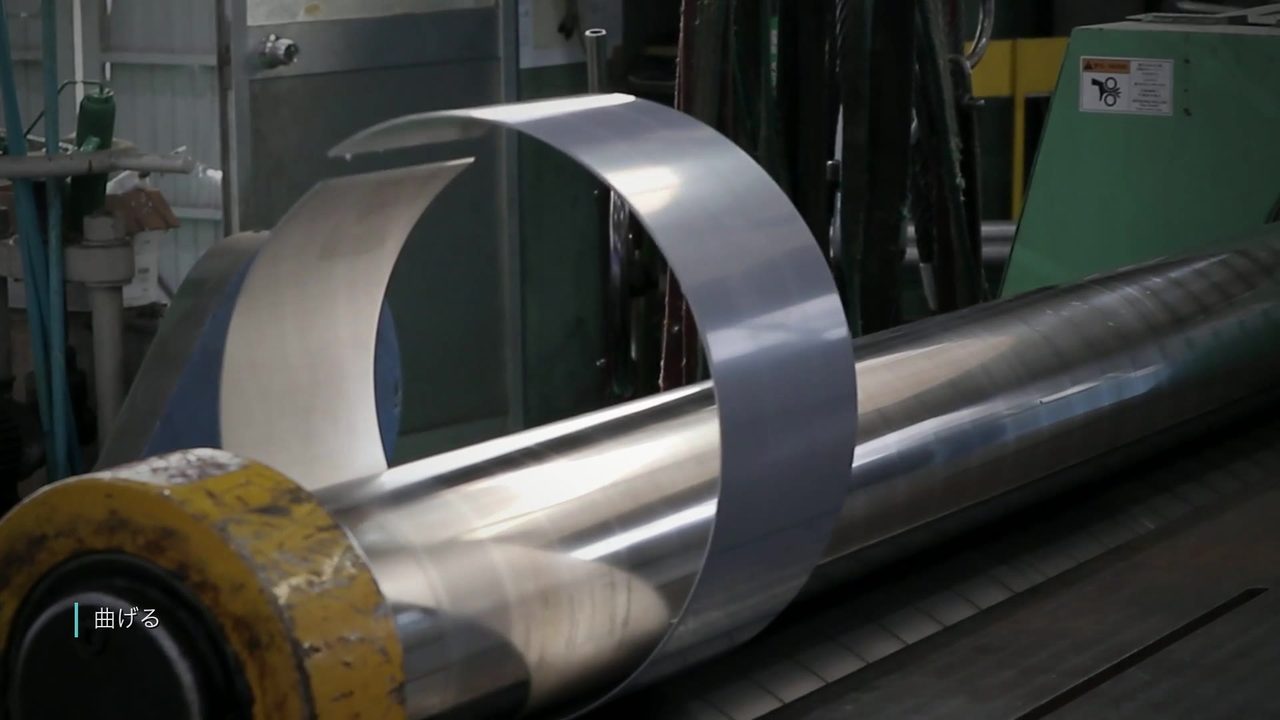

持ち帰った条件を図面に落とし、そこから先は社内の工程でつないでいきます。動画のこの区間に映っているのは、すべて自社で動かしている設備です。板を切るところから、削り出しまで。

一品一様の仕事で効いてくるのは、設計と製作が同じ社内にあることです。図面を渡して終わりではないので、作っている途中で「ここは既設と当たりそうだ」と気づけば、その場で詰め直せます。外に出していると、この往復に日数がかかります。

一点ものは、量産品のように試作を重ねられません。だからこそ、現場で決めた数字を誰かが翻訳し直すことなく、そのまま加工の指示として使えることに意味があります。

03 確かめる

作り終わった時点では、まだ終わっていない

寸法どおりにできていても、実際に据えてみると既設と当たることがあります。逆に、単体では問題なく動くのに、前後の設備とつないだ途端に流れが詰まることもあります。足す一台は、既設のラインの一部として働くからです。

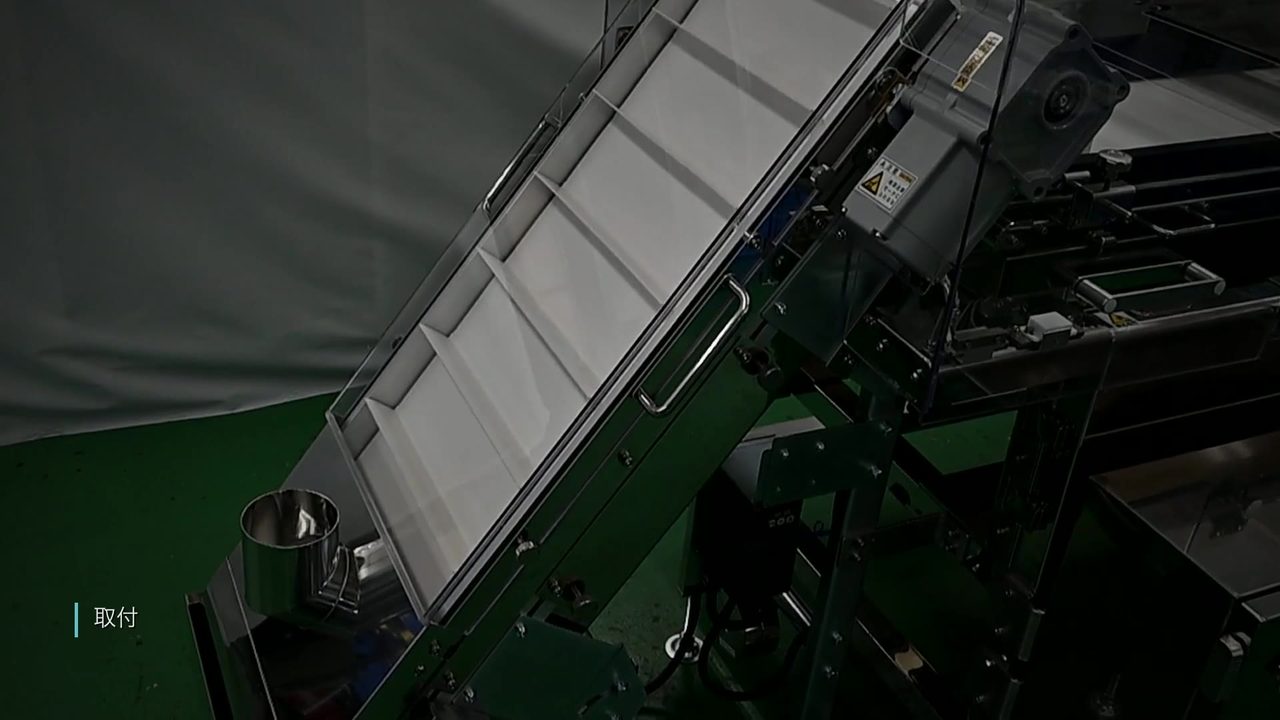

ですから最後の章では、取り付くか。渡せるか。繰り返し動くか。——この3つを、実際の動きで確かめています。取り付くかは、既設側と干渉せずに納まっているか。渡せるかは、前の工程から受け取って次へ確実に送り出せるか。そして繰り返し動くかは、一度うまくいくことと、動かし続けられることは別だからです。

現場が求めているのは「図面どおりの物」ではなく、明日から止まらずに動くラインです。既設の流れに入って動いて、はじめて一台になります。

これまでの一台

同じ図面が使えることは、少ない

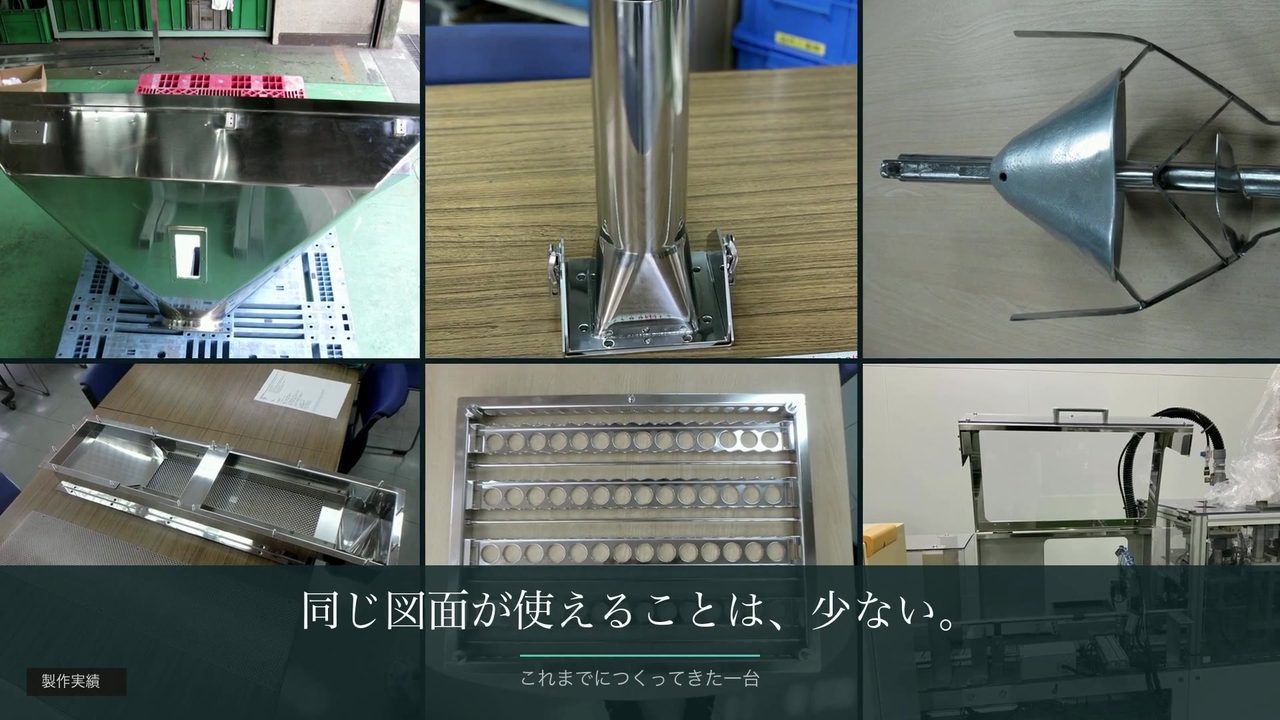

動画の後半では、これまでにお作りしたものを並べています。シュート、ホッパー、スクリュー、安全カバー、タンクと架台。どれもラインの一部です。品目の名前で言えば繰り返し出てくるものばかりですが、形は毎回違います。取り付く相手が違うからです。

並べてみると、私たちの仕事が何なのかがはっきりします。設備を一式で入れ替えるのではなく、いま動いているラインに足りない一台を成立させる。この積み重ねが、そのまま実績になっています。

ご依頼の流れ

最初のご相談に、図面は要りません

動画は「見る・つくる・確かめる」の3つに絞っていますが、実際のご依頼は次の流れで進みます。入口でお聞きするのは、図面ではなく用途です。「こういうことがしたい」「ここで困っている」——そこから現地確認に入ります。

あわせて読む

同じ進め方で作った事例と、設計のくわしい話

製作事例傾斜コンベア周辺パーツの3D設計・製作・動作確認事例既設の傾斜コンベアに合わせて、透明樹脂カバー・製品供給口・ステンレスカバーを設計製作した事例です。この動画と同じく、既設ラインに足す一台を現地の条件から決めています。記事を読む →
動画3D CAD設計の現場を動画で公開しました（前編）この動画の「つくる」章にあたる設計の部分だけを、1本の動画でくわしく追ったものです。現地写真の手書きメモが製作図面に変わるまでをご覧いただけます。記事を読む →

お問い合わせ

「形はまだ決まっていない」段階から、ご相談ください

いま動いているラインに何かを足したい。でも寸法も形も決まっていない——そういう案件こそ、現地に伺うところから始めます。岩代工業は、現地確認・設計・板金加工・溶接・組立・据付確認までを社内の工程としてつないでいます。

よくある質問

動画についてよくいただくご質問

※ナレーション音声はVOICEVOX Nemo（男声1）を使用しています。
