後付けの安全カバーは、今ある設備に合わせてつくる｜透明カバーと開閉カバーの製作事例を動画で

動いている設備に、あとからカバーを付けたい。けれど市販品は寸法が合わない。——後付けの安全カバーは、たいていここで止まります。
岩代工業では、今ある設備に合わせて、カバーを一からつくります。既設のコンベアに合わせた透明カバーと、開閉できるカバーの製作事例を、約1分の動画にまとめました。

▶ 再生ボタンを押すと、このページのまま視聴できます（約1分5秒）

はじめに

市販品のカバーが、合わない理由

安全カバーを付けたい場所は、たいてい「すでに動いている設備」です。コンベアの傾き、ベルトの幅、隣の装置との隙間、配管やセンサーの位置。同じ形の設備は、現場の数だけ違います。寸法の決まった市販品が、そのまま付くことはまれです。

かといって、合わないまま付けると別の困りごとが出てきます。中の様子が見えなくなる。点検のたびに外すのが手間になる。取り付けのために、設備のほうへ穴を開けなければならない。カバーは付けて終わりではなく、その後も毎日そばで人が働く部品です。

01 形を決める

採寸した形を、3Dで先に確かめる

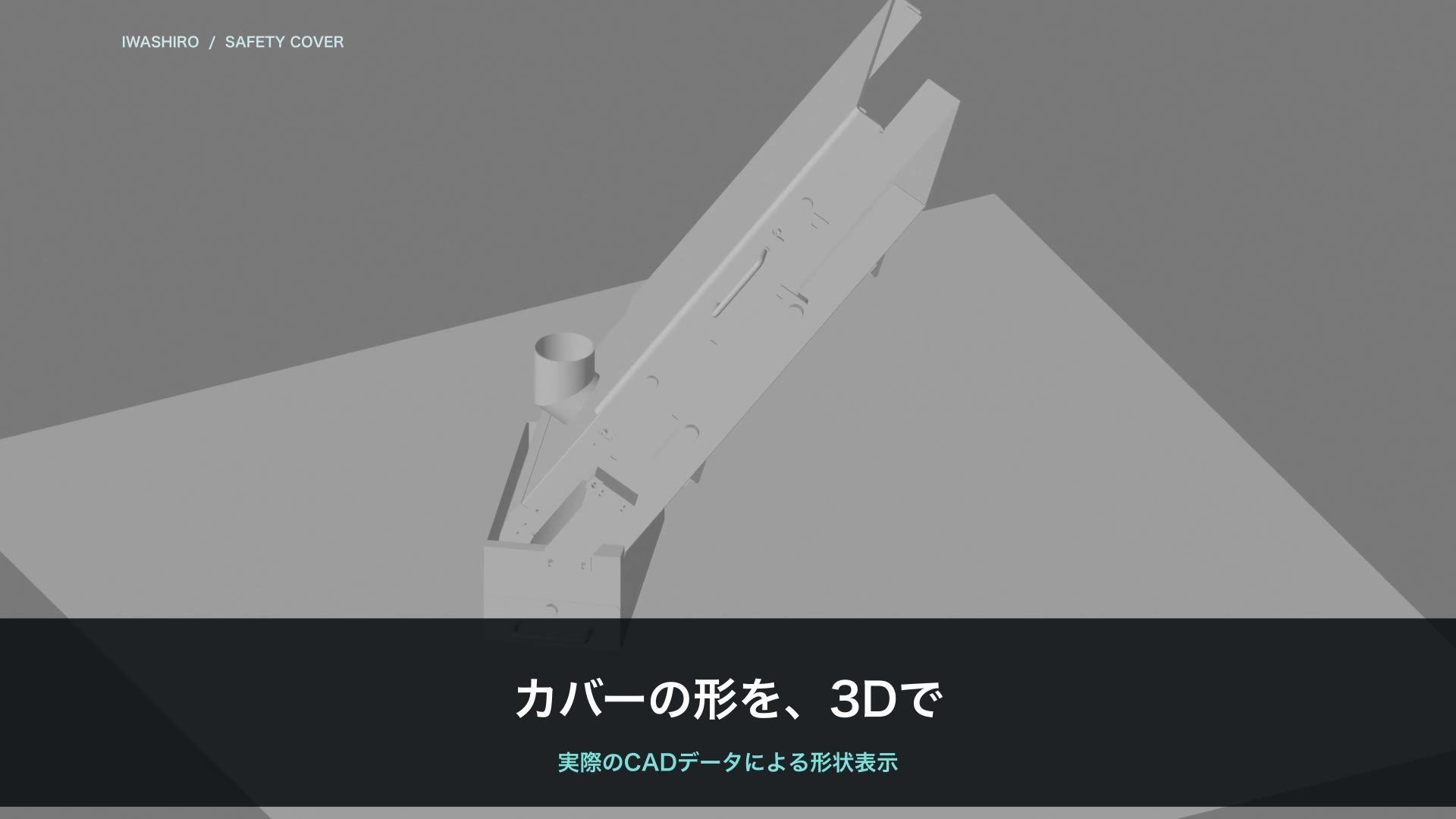

合わせてつくるには、まず設備の形を知る必要があります。現地で設備を測り、その形をもとにカバーの形を3D（三次元）で組み立てます。

3Dで先に組むのは、取り付ける範囲と、ぶつかる所を製作の前に見つけるためです。カバーは設備のすぐ外側に付くので、数ミリの違いで可動部や周りの部品に当たります。動画の0:12からの画面は、実際にこのコンベアのカバーを設計したときのデータです。

02 実物

コンベアの形に沿って、中が見えるカバー

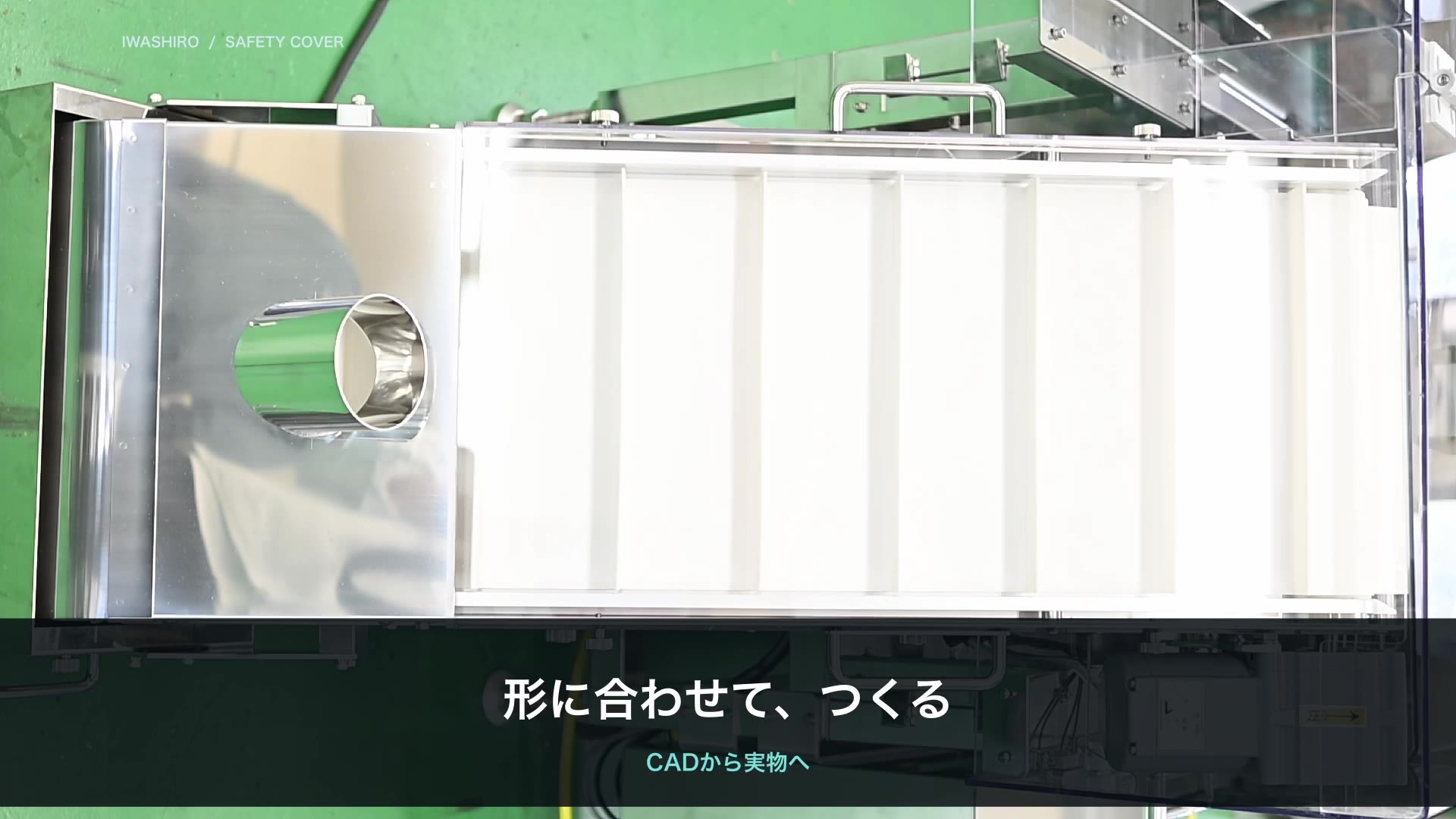

動画の中ほどでは、完成したカバーを既設のコンベアに取り付けた状態をお見せしています。傾斜のついたコンベアの形に沿って、カバーの形を決めています。

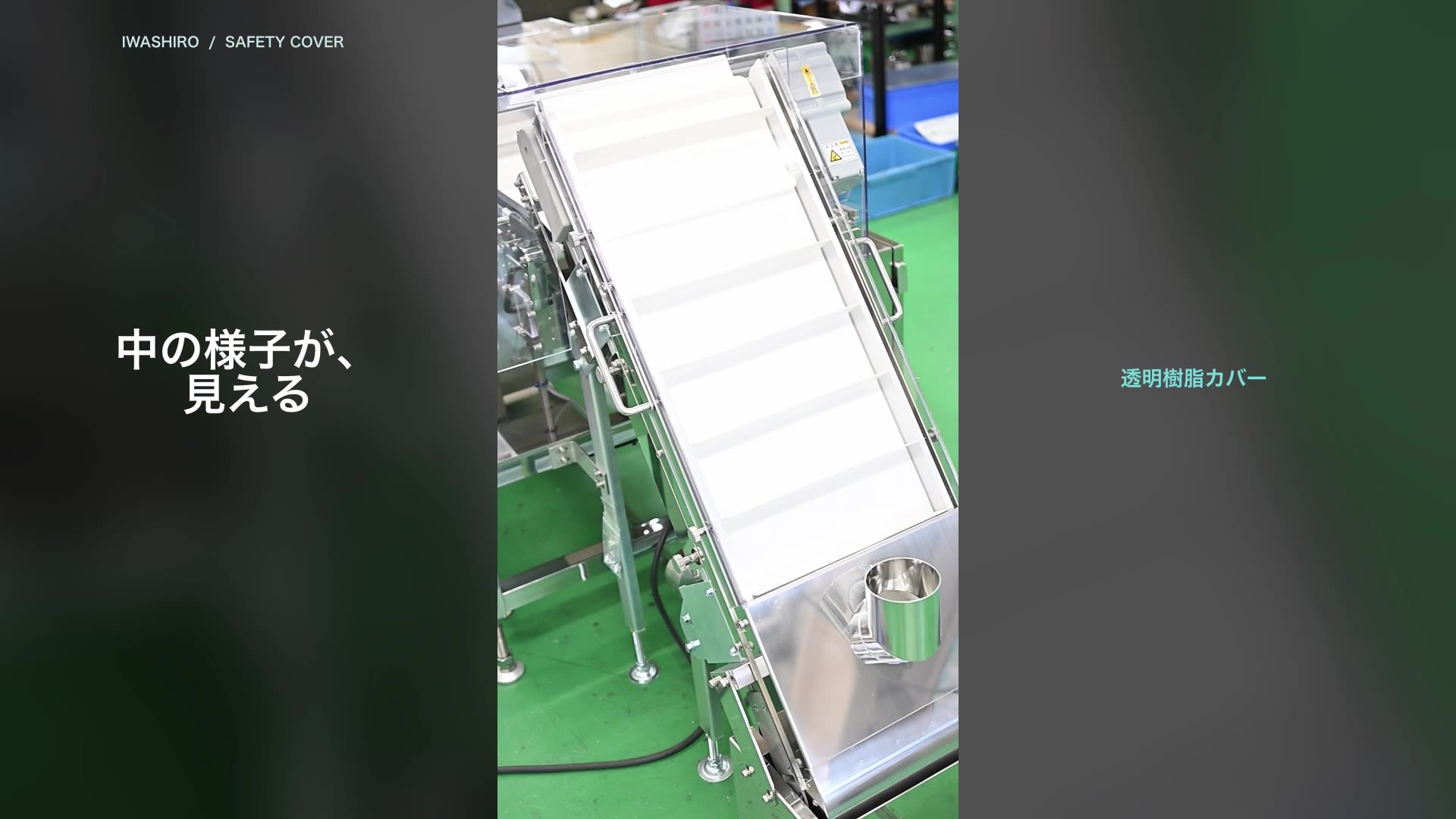

このカバーは透明です。コンベアの上をどう流れているかを、カバー越しに目で確かめられます。囲うことと見えることは、材質の選び方しだいで両立できます。

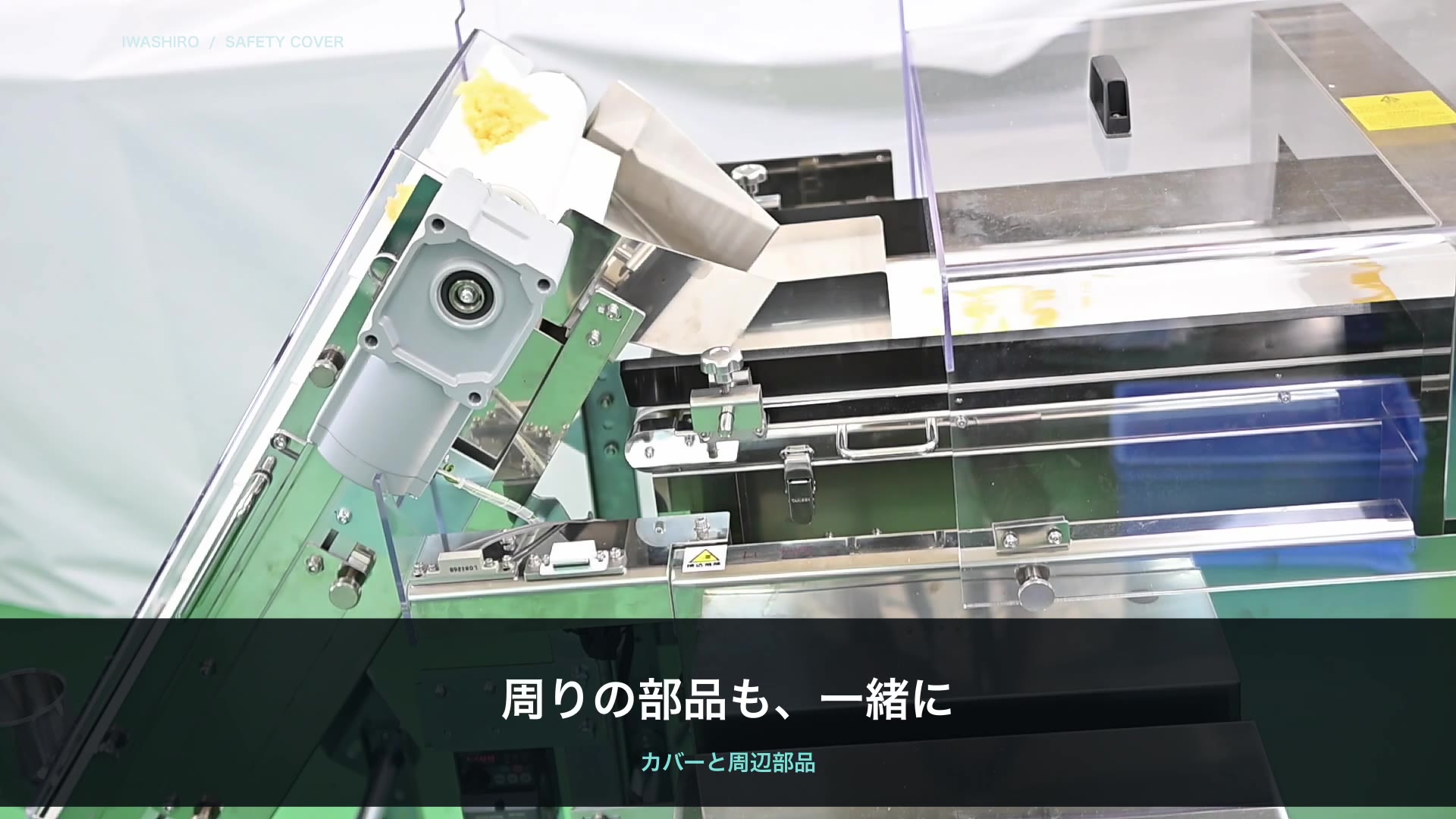

カバーだけでなく、まわりのステンレス部品も、同じ設備に合わせて製作しました。カバーとその周辺を一緒に設計すると、取り合う部分の寸法を社内で詰められます。

03 別の製作事例

開け方も、決めておくポイント

動画の後半では、別の製作事例として、開閉できるカバーをご紹介しています。閉じた状態と開いた状態の2枚の写真で、どこがどう開くのかを見ていただけます。

点検や清掃で中に手を入れる設備では、どこから、どの向きに、どこまで開くかで毎日の使い勝手が変わります。開ける回数が多い場所なのか、たまにしか開けないのか。開けた扉が通路をふさがないか。こうしたことも、形と同じく設計のうちです。

ご相談のときに

お聞きするのは、この3つです

動画の最後でお伝えしているとおり、カバーの形を決めるために、まず次のことをお聞きします。

図面が無くても構いません。担当者が現地に伺って測ります。「このあたりを囲いたい」という段階からご相談ください。
